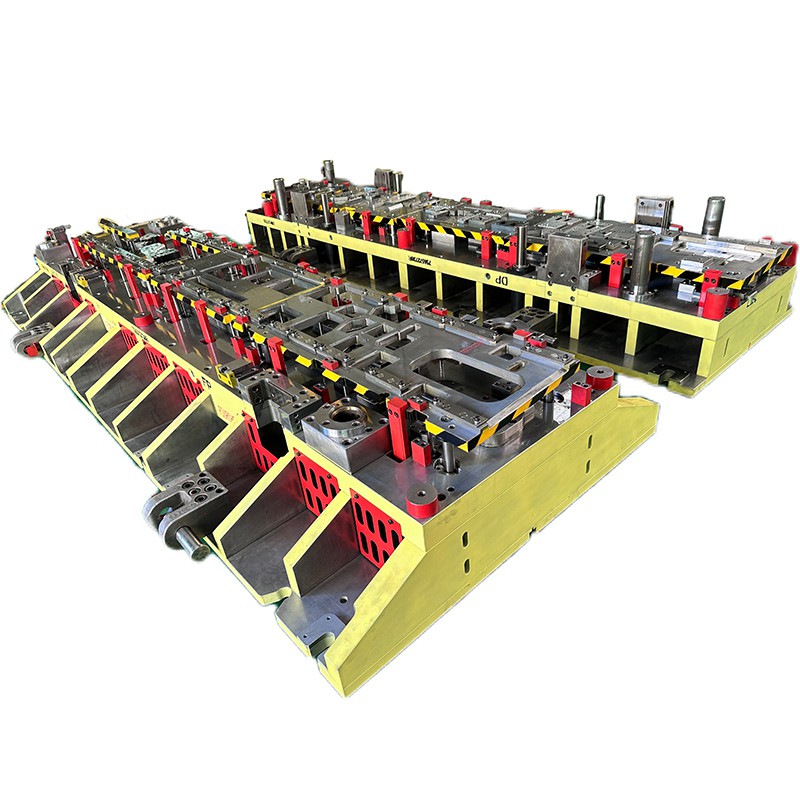

Štancarska matrica

Profil podjetja

HT TOOL ima veliko izkušenj s progresivnim orodjem od srednje do visoko kompleksnih delov do širine 1300 mm. Naši kupci lahko pričakujejo, da bodo z našimi naprednimi orodji dosegli največjo produktivnost/kakovost.

Zakaj izbrati nas

01/

Bogate izkušnje
Našim strankam nenehno zagotavljamo raznolike in najkakovostnejše storitve izdelave matrice ter zagotavljamo prvovrstne matrice in dele za vtiskovanje kovin z natančnostjo, natančnostjo, hitrostjo in učinkovitostjo.

02/

Rešitev na enem mestu
HT TOOL je zavezan zagotavljanju zanesljivih rešitev na enem mestu za industrijo orodij in orodij ter s svojimi močmi postati prednostni dobavitelj v industriji matric za vtiskovanje kovin.

03/

Profesionalna ekipa
V oddelku za načrtovanje orodij lahko strankam zagotovimo celovito storitev. Naši vodje projektov (x2) so v stalnem stiku z našimi strankami med procesom razvoja projekta in med serijsko proizvodnjo matric.

04/

Storitve po meri
Naše montažne enote ponujajo največjo prilagodljivost za izpolnjevanje potreb naših strank, dodajanje vrednosti vsakemu delu z mislijo na zadovoljstvo strank.

Dom 12 3 Na zadnji strani 1/3

Kaj je štancanje?

Štancarska matrica je edinstveno natančno orodje, ki se uporablja za rezanje pločevine in njeno oblikovanje v določeno obliko. Matrice vsebujejo rezalne in oblikovalne dele, ki so običajno izdelani iz posebnega kaljenega jekla, znanega kot orodno jeklo. Ti rezalni in oblikovalni deli so lahko izdelani tudi iz različnih trdih materialov, odpornih proti obrabi, kot je karbid.
Štancanje je postopek hladnega oblikovanja, pri katerem se toplota ne uporablja namenoma niti za matrico niti za pločevino. Ker pa postopek rezanja in oblikovanja vključuje trenje, ki posledično ustvarja toploto, so vtisnjeni deli, ki zapuščajo matrice, pogosto zelo vroči.

Prednosti štampiljke

'Super je delati s Creative. neverjetno organiziran, enostaven za komunikacijo. odziven z naslednjimi ponovitvami in čudovito delo.

Visoka natančnost

Matrice za vtiskovanje so zasnovane za izdelavo visoko natančnih komponent in delov. Proizvajalcem omogočajo, da dosežejo ozke tolerance in zagotovijo natančne in dosledne mere v vsakem žigosanem kosu.

Vsestranskost

Matrice za žigosanje se lahko uporabljajo za izdelavo široke palete kompleksnih oblik in velikosti. Prilagodljivi so različnim materialom, vključno s kovinami, plastiko in kompoziti, zaradi česar so vsestranski za različne proizvodne aplikacije.

Hitrost

Štancarske matrice omogočajo hitro proizvodnjo, saj lahko hitro iztisnejo več delov v kratkem času. To pomaga izpolniti proizvodne zahteve in skrajša dobavne roke.

Vzdržljivost

Matrice za vtiskovanje so običajno izdelane iz utrjenega orodnega jekla, zaradi česar so zelo trpežne in dolgotrajne. Lahko prenesejo visokotlačne sile med postopkom žigosanja, ne da bi izgubili svojo obliko ali funkcionalnost.

Vrsta matrice za žigosanje

Matrice za progresivno žigosanje
Pri postopkih progresivnega žigosanja vsaka postaja v matrici opravlja določeno nalogo znotraj stiskalnice. Ko je naloga končana, se obdelovanec samodejno premakne na naslednjo postajo. Ta proces postopoma oblikuje in reže material, dokler se ne spremeni v želeno komponento. Na končni postaji se komponenta odreže iz večjega kosa materiala.

Matrice za žigosanje za prenos
Postopek žigosanja s prenosno matrico je zelo podoben postopku progresivnega žigosanja; komponente so izdelane s prehodom obdelovanca skozi niz zaporednih postaj znotraj ene matrice. Glavna razlika med obema postopkoma je v tem, da je komponenta izrezana iz pločevine na začetku in ne na koncu. Deli se nato prenašajo skozi postaje ročno, robotsko ali z mehanskimi sredstvi.

Enostavne matrice za žigosanje

Enostavne matrice za vtiskovanje so zasnovane za izvedbo ene operacije na gib stiskalnice. Idealne so za osnovna opravila, kot je rezanje ali prebadanje, vendar niso primerne za večje namene.

Sestavljene matrice za vtiskovanje

Sestavljene matrice za vtiskovanje so zasnovane za izvajanje več operacij na en hod stiskalnice. Primernejši so za zapletena ali zahtevna dela kot preproste matrice za vtiskovanje, saj lahko delo opravijo hitreje. Čeprav lahko obvladajo operacije rezanja (npr. izrezovanje in prebadanje), niso idealne za operacije oblikovanja (npr. krivljenje).

Kombinirane matrice za žigosanje

Kombinirane matrice za vtiskovanje so podobne sestavljenim matricam. Z enim gibom stiskalnice lahko izvedejo več operacij. Vendar pa so primerni tako za operacije rezanja kot oblikovanja, kar pomeni, da jih je mogoče uporabiti za rezanje, prebadanje, krivljenje in oblikovanje.

Vseprisotne uporabe matric za žigosanje

Podjetje je izvedlo analizo konkurenčnih prednosti, da bi ugotovilo svoje prednosti in slabosti v primerjavi s tekmeci.

Industrija avtomobilske proizvodnje

Matrice za vtiskovanje se pogosto uporabljajo za izdelavo avtomobilskih delov, vrat, pokrovov motorja, okvirjev sedežev in drugih komponent.

Industrija proizvodnje gospodinjskih aparatov

Matrice za vtiskovanje se v veliki meri uporabljajo za izdelavo lupin in komponent gospodinjskih aparatov, kot so hladilniki, pralni stroji in ohišja klimatskih naprav.

Elektronska proizvodna industrija

Matrice za žigosanje se uporabljajo za izdelavo lupin in strukturnih komponent elektronskih izdelkov, kot so ohišja mobilnih telefonov, ohišja prenosnih računalnikov in ohišja tabličnih računalnikov.

Strojna industrija

Matrice za vtiskovanje se pogosto uporabljajo v proizvodnji različnih strojev, orodij in komponent.

Novi energetski sektor

Matrice za žigosanje se pogosto uporabljajo na področju novih energetskih vozil, fotovoltaične opreme, opreme za proizvodnjo vetrne energije itd.

Kateri sta dve osnovni operaciji matrice za žigosanje?

Oblikovanje

Postopki oblikovanja z uporabo matric za vtiskovanje vključujejo preoblikovanje ravne pločevine ali drugih materialov v želene tridimenzionalne oblike ali profile. Nekateri postopki vključujejo: upogibanje, risanje, vtiskovanje, kovanje, prirobljanje, robljenje, raztezanje in zvijanje.

Upogibanje z uporabo matric za vtiskovanje vključuje zgibanje materiala. Zavoji so lahko enostavni/ravni, ukrivljeni/oblikovani in večstopenjski za kompleksne oblike. Globoko ali plitvo vlečenje je operacija oblikovanja, ki vključuje raztezanje in oblikovanje ravnega lista materiala v plitvo ali globoko 3D obliko. Vtiskovanje vključuje ustvarjanje dvignjenih ali ugreznjenih motivov, vzorcev ali logotipov na površini materiala. Set matric ima moške in ženske matrice z želenim dizajnom, material pa je stisnjen med njimi. Kovanje je postopek natančnega oblikovanja, ki se uporablja za ustvarjanje izjemno ozkih toleranc, gladkih površin in ostrih robov na materialu. Prirobničenje vključuje oblikovanje neprekinjenega dvignjenega ali navzdol obrnjenega roba na obodu obdelovanca. Robovanje je postopek zgibanja in upogibanja roba obdelovanca nazaj nase zaradi togosti ali kozmetičnih razlogov. Raztezanje je podobno plitkemu vlečenju, ki vključuje stiskanje grebenov v listni material za dodajanje togosti. Zvijanje se uporablja za ustvarjanje zavihanih ali zavihanih robov na obdelovancu.

Rezanje

Postopki rezanja z uporabo matric za žigosanje vključujejo odstranjevanje določenih oblik ali delov s lista. Ti postopki so ključni za izdelavo natančnih delov in komponent s čistimi robovi. Postopki rezanja vključujejo: rezanje, prebadanje, zarezovanje, obrezovanje, striženje, suljenje, rezanje in luknjanje.

Izrezovanje je postopek rezanja, pri katerem se iz lista odstrani ploščat kos ali surovec. Matrica za žigosanje je sestavljena iz ploščatega luknjača in matrice. Prebadanje vključuje ustvarjanje lukenj ali odprtin v materialu z uporabo vrtalnika in matrice. Luknjač ima pogosto nagnjeno ploskev, zaradi česar rez nekoliko napreduje od točke. Operacije zarezovanja izrežejo majhne zareze v obliki črke V ali U v materialu. To se pogosto uporablja za ustvarjanje jezičkov ali rež, ki olajšajo montažo, in se spet izvede z luknjačem pod kotom. Obrezovanje je postopek odstranjevanja odvečnega materiala z robov obdelovanca, da se doseže končna želena oblika. Strižne operacije režejo material vzdolž ravne črte, da ga ločijo na manjše dele. Lancing vključuje ustvarjanje delnega reza ali zareze v materialu, ki se uporablja za ustvarjanje jezičkov ali tečajev v komponentah, kot so pokrovi ali pokrovi. Rezanje je postopek rezanja, ki vključuje dolge, ravne reze v materialu za ustvarjanje ožjih trakov ali zvitkov. To se pogosto izvaja z motornimi valjčnimi škarjami, vendar je lahko postopek s cikličnim linearnim rezilom. Perforacijske operacije ustvarijo vzorec majhnih lukenj ali perforacij v materialu in predstavljajo podrazličico prebadanja.

Postopek izdelave matrice za žigosanje

Matrica za žigosanje je metoda obdelave, ki temelji na stiskalnicah in kalupih za uporabo zunanje sile na plošče, trakove, cevi in profile, da povzroči plastično deformacijo ali ločitev, s čimer pridobi obdelovance (matrico za žigosanje) zahtevane oblike in velikosti. Vtiskovanje in kovanje spadata v plastično obdelavo (ali tlačno obdelavo) in se skupaj imenujeta kovanje.

V primerjavi z ulitki in odkovki je matrica za vtiskovanje tanka, enotna, lahka in močna. Vtiskovanje lahko proizvede obdelovance z rebri, rebri, valovi ali prirobnicami, ki jih je težko izdelati z drugimi metodami za izboljšanje njihove togosti. Zaradi uporabe natančnih kalupov lahko natančnost obdelovanca doseže mikronsko raven, z visoko ponovljivostjo in doslednimi specifikacijami, luknje, izbokline itd. pa je mogoče preluknjati.

Matrica za hladno žigosanje na splošno ni več obdelana z rezanjem ali zahteva le majhno količino obdelave z rezanjem. Natančnost in površinsko stanje matrice za vroče žigosanje sta nižja kot pri matrici za hladno žigosanje, vendar še vedno boljša kot pri ulitkih in odkovkih, količina obdelave z rezanjem pa je majhna.

Žigosanje je učinkovita proizvodna metoda. Uporaba kompozitnih matric, zlasti progresivnih matric z več postajami, lahko izvede več postopkov žigosanja na eni stiskalnici, s čimer se izvede celoten postopek od odvijanja traku, izravnave, prebijanja do oblikovanja in končne obdelave. Avtomatska proizvodnja. Proizvodna učinkovitost je visoka, delovni pogoji so dobri, proizvodni stroški pa nizki. Na splošno lahko proizvede več sto kosov na minuto.

Žigosanje je v glavnem razvrščeno glede na postopek in ga je mogoče razdeliti v dve kategoriji: postopek ločevanja in postopek oblikovanja. Postopek ločevanja imenujemo tudi zapiranje. Njegov namen je ločiti matrico za žigosanje od pločevine vzdolž določene obrisne črte, pri tem pa zagotoviti zahteve glede kakovosti ločenega dela. Površinske in notranje lastnosti žigosanih listov imajo velik vpliv na kakovost žigosanih izdelkov. Debelina materialov za žigosanje mora biti točna in enotna; površina je gladka, brez madežev, brazgotin, prask, brez površinskih razpok itd.; meja tečenja je enotna in nima očitne usmerjenosti; visok enakomeren raztezek; nizko razmerje med tečenjem in trdnostjo; nizka delovna utrjenost.

Sestavni deli matrice za žigosanje

Komponente vodilne plošče
Glavna funkcija:Vodite trak surovine na pravo mesto pred podajanjem orodja, tako da bo trak vzporeden z orodjem.

Komponente štanca in matrice
Te komponente bodo glavne delovne komponente v orodju, ki se uporablja za rezanje, prebadanje, oblikovanje, krivljenje itd.
Za visokonatančne in velike projekte bodo ti vložki uporabljali karbidni material z visoko trdoto, kar bi lahko dobro zagotovilo natančnost in dolgo življenjsko dobo komponent za žigosanje.

Vložki plošče za odstranjevanje
Ti deli orodja so vstavljeni v ploščo za odstranjevanje, ki se uporablja za natančen vodilni udarec, enostavno za nastavitev orodja. Obstajajo 3 vrste strukture: ramenski tip, vijačni tip, dvoslojni tip. Najpogosteje uporabljena vrsta je ramenska.

Pilot Pin in Naprava za odkrivanje napačnega podajalnika
Funkcija pilotnega zatiča je, da naredi trak na korekturnem položaju, preden začne orodje 1 delovati, napačni podajalnik pa je nekakšen senzor, ki lahko prepreči zaprtje orodja med napačnim podajanjem, kar lahko zaščiti orodje pred poškodbami.

Glavni vodilni steber in vodilna puša ter podvodilni steber in puša
Nad komponentami matrice za vtiskovanje so vsi standardni deli, ki se uporabljajo za vodilo orodja. Pri žigosanju matrice običajno uporabimo glavni vodilni steber in steber za izdelavo začetnega vodila, nato pa uporabimo pomožni vodilni steber in drog za natančno vodenje, ki lahko zagotovi natančnost celotnega kompleta orodij.

Mejni vijak
Ta komponenta matrice za vtiskovanje se uporablja za preprečevanje poškodb orodja, medtem ko je višina zapiranja matrice napačno nastavljena, kar lahko zaščiti orodje in vložke orodja.

Vodilni zatič
Vodilni zatič se uporablja za vodenje materiala med podajanjem v kalup, ima tudi funkcijo odstranjevanja materiala.

Objemni vijak
Funkcija vpenjalnega vijaka je pritrditev različnih komponent matrice skupaj, zagotavljanje tesne zaklepne sile, da je orodje stabilno, medtem ko je pod pritiskom.

Vtični vijak
Vtični vijak je običajno skupaj z vzmetjo v orodju, ki lahko omeji stiskanje vzmeti pod silo, prav tako lahko prilagodi višino predkompresije vzmeti

Vzmet za odstranjevanje in vijak za odstranjevanje
Vijak za odstranjevanje običajno uporablja vrsto notranjega navoja, ki ga ni mogoče uporabiti samo za pritrditev plošče za odstranjevanje, temveč je mogoče tudi razstaviti ploščo za odstranjevanje. In vzmet za odstranjevanje bo v glavnem zagotovila zadostno silo stiskanja in silo odstranjevanja za ploščo za odstranjevanje.

Osnove popravila in vzdrževanja štampiljke

Obstaja nekaj znakov, ki kažejo, da orodje za žigosanje morda potrebuje vzdrževanje. To lahko vključuje robove na vaših delih, tolerance, ki izstopajo iz specifikacij, povečano tonažo ali slišanje hrupa iz vašega orodja. Popravek je lahko tako preprost, kot je ostrenje, ali pa bo morda potrebno bolj poglobljeno odpravljanje težav, da ugotovimo, zakaj orodje ne deluje, kot je predvideno.

Včasih se lahko težava pojavi le, ko matrica deluje; v tem primeru bo osebni ogled orodja ali videoposnetek delovanja matrice izjemno koristen za diagnosticiranje težave. Lahko je, kako je orodje nameščeno v stiskalnici, ali je stiskalnica sama obrabljena ali pa so predmeti prezgodaj obrabljeni zaradi vrste orodnega jekla, uporabljenega v matrici.

Obstaja več ključnih informacij, ki bi izdelovalcu orodja zelo pomagale pri reševanju težav z vašim orodjem. Večina izdelovalcev orodij bi cenila zasnovo orodja, če bi bila na voljo. Vsaj delni tisk in poročilo o inšpekciji sta odlična mesta za začetek. Še ena koristna informacija je shranjevanje zadnjega dela iz proizvodne serije skupaj s končnim trakom. To bo orodjarju pomagalo raziskati in se osredotočiti na problematična področja. Vsako orodje ima namige o tem, kaj se lahko dogaja. Dober izdelovalec orodja in matrice lahko pomaga dešifrirati te namige in pove zgodbo tega orodja.

V prihodnje lahko upoštevanje razporeda preventivnega vzdrževanja vašega orodja pomaga zmanjšati in ujeti te težave, preden postanejo veliki in dragi popravki. Te informacije lahko tudi pomagajo predvideti, kdaj bo morda potreben prihodnji PM, da lahko načrtujete vnaprej in pomagate skrajšati čas nedelovanja vaših matric za progresivno žigosanje kovin. To lahko vključuje identifikacijo predmetov z večjo obrabo, tako da imate pripravljene rezervne komponente za namestitev v orodje, kot je potrebno.

Naša tovarna

S certifikatom ISO9001 in zrelim sistemom oblikovanja. Zmogljivost stiskalnice je od 200T do 800T. Zanašanje na popoln sistem nadzora kakovosti. Prizadevamo si, da bi našim strankam zagotovili najboljši izdelek. Ponujamo široko paleto drugih izdelkov za matrice za vtiskovanje kovin.

Certifikat

pogosta vprašanja

V: Kaj je štancanje?

O: Štanca za žigosanje je orodje, ki se uporablja v proizvodnem procesu za rezanje, oblikovanje ali oblikovanje kovinskih listov ali surovcev v posebne oblike ali dele. Sestavljen je iz zgornje (udarec) in spodnje (matrice) komponente, ki skupaj tvorita kovino.

V: Za kaj se uporabljajo matrice za žigosanje?

O: Matrice za žigosanje se uporabljajo v množični proizvodnji kovinskih delov za različne industrije, vključno z avtomobilsko, elektroniko in gradbeništvom. Ustvarijo lahko zapletene oblike in modele z visoko natančnostjo in učinkovitostjo.

V: Kateri materiali se uporabljajo za izdelavo štampiljk?

O: Matrice za žigosanje so običajno izdelane iz orodnega jekla visoke trdnosti, karbidov ali drugih trpežnih materialov, ki lahko prenesejo visoke pritiske in večkratno uporabo v procesu žigosanja.

V: Katere vrste štampiljk obstajajo?

O: Obstaja več vrst matric za žigosanje, vključno s progresivnimi matricami, sestavljenimi matricami in matricami za eno operacijo. Progresivne matrice izvajajo več operacij (rezanje, krivljenje, prebijanje) v enem prehodu skozi stiskalnico. Sestavljene matrice izvajajo vse operacije v eni postaji, medtem ko matrice z eno operacijo izvajajo eno operacijo naenkrat.

V: Kako so oblikovane matrice za žigosanje?

O: Matrice za žigosanje so zasnovane s programsko opremo za računalniško podprto načrtovanje (CAD). Proces oblikovanja vključuje ustvarjanje 3D modela dela, ki ga je treba izdelati, čemur sledi razvoj podrobne postavitve matrice, ki vključuje vse potrebne komponente in operacije.

V: Kakšna je razlika med matrico za žigosanje in matrico za oblikovanje?

O: Matrica za žigosanje se uporablja za oblikovanje kovinskih plošč, medtem ko se matrica za oblikovanje uporablja za oblikovanje materialov, kot sta plastika ali guma. Žigosanje vključuje rezanje in oblikovanje kovine, medtem ko oblikovanje vključuje vbrizgavanje tekočine ali zmehčanega materiala v votlino matrice.

V: Koliko časa traja izdelava matrice za žigosanje?

O: Čas za izdelavo matrice za žigosanje se lahko zelo razlikuje glede na kompleksnost zasnove in število potrebnih operacij. Enostavne matrice lahko trajajo nekaj tednov, medtem ko zapletene matrice lahko trajajo več mesecev.

V: Ali je mogoče matrice za žigosanje popraviti ali spremeniti?

O: Da, matrice za žigosanje je pogosto mogoče popraviti ali spremeniti, da podaljšajo njihovo življenjsko dobo ali jih prilagodijo novim zahtevam. To lahko vključuje zamenjavo obrabljenih delov, prilagajanje matrice ali manjše spremembe dizajna.

V: Katere so pogoste težave, s katerimi se soočajo štampiljke?

O: Pogoste težave vključujejo obrabo, neporavnanost in lepljenje materiala. Obraba lahko privede do zmanjšane natančnosti in učinkovitosti, medtem ko lahko neporavnanost povzroči izdelavo delov, ki niso v skladu s specifikacijami. Lepljenje materiala lahko upočasni proces in vpliva na kakovost delov.

V: Kaj je postopek tlačnega litja z žigosanjem?

O: Vtiskovanje kovin in tlačno litje sta dva izjemno različna postopka preoblikovanja kovin. Pri tlačnem litju se uporabljajo ingoti ali gredice, medtem ko so za vtiskovanje potrebni surovci ali zvitki pločevine; kovina se segreje čez tališče, da se ulije, medtem ko je žigosanje skoraj vedno postopek hladne obdelave.

V: Kaj počne obrat za žigosanje?

O: Vtiskovanje kovin je proizvodni postopek, ki se uporablja za pretvorbo ravnih kovinskih plošč v posebne oblike. To je zapleten proces, ki lahko vključuje številne tehnike preoblikovanja kovine — izrezovanje, prebijanje, upogibanje in prebadanje, če naštejemo le nekatere.

V: Za kaj se uporabljajo matrice za žigosanje?

O: Matrice za vtiskovanje so orodja, ki oblikujejo in režejo pločevinaste dele. Običajno so razviti z uporabo programske opreme za računalniško podprto načrtovanje (CAD) in analitičnih programov za ustvarjanje in preverjanje zelo natančnih in nedvoumnih načrtov. Te modele nato spretni obrtniki, znani kot izdelovalci matric, prevedejo v matrice za vtiskovanje.

V: Za kaj je žigosanje dobro?

O: Danes zjutraj se je Frida odločila, da bo delala s svojim kompletom za žigosanje s črnilom. Štampanje s črnilom je odlična umetniška dejavnost za malčke – krepi mišice rok in rok, zahteva koordinacijo in razvija tiste nadvse pomembne fine motorične sposobnosti.

V: Kakšna je razlika med žigosanjem in litjem?

O: Glavna razlika med tlačnim ulitkom in kovinskim žigosanjem so orodja in tehnike, ki se uporabljajo za izdelavo kovinskih delov. Vtiskovanje kovin, postopek hladnega oblikovanja, je mogoče popolnoma avtomatizirati, kar zmanjša stroške dela. Podpira tudi železne in neželezne kovine, za razliko od tlačnega litja, ki podpira samo neželezne materiale.

V: Kako se kovaške in vtiskovalne matrice razlikujejo?

O: Pri kovanju se surovine segrejejo na določeno temperaturo, preden se oblikujejo z različnimi orodji. Žigosanje je sestavljeno iz stiskanja surovin skozi niz matric; Tlačno litje je različica litja, pri katerem se staljene surovine pod pritiskom vbrizgajo v kalup, da se doseže želena gostota in/ali oblika.

V: Kakšna je razlika med kompleti za štancanje in risanje?

O: Povzetek. Globoko vlečenje je postopek preoblikovanja kovine, ki uporablja luknjač in matrice za raztezanje kovine v želeno obliko. Postopek žigosanja uporablja konico in nakovalo za deformacijo kovine. Vtisnjeni deli so manj oblikovani kot globoko vlečeni deli in imajo omejen obseg proizvodnje.

Kot enega najbolj profesionalnih proizvajalcev in dobaviteljev matric za žigosanje na Kitajskem nas odlikujejo kakovostni izdelki in dobra storitev. Bodite prepričani, da boste v naši tovarni kupili ali prodali na debelo prilagojene matrice za žigosanje. Za ponudbo in brezplačen vzorec nas kontaktirajte zdaj.
